Обзор ШОУ-2
Технические характеристики
| Наименование показателя | Ед. изм. | Значение | Примечание |
| Производительность | т/ч | 2-3 | в зависимости от грансостава песков |

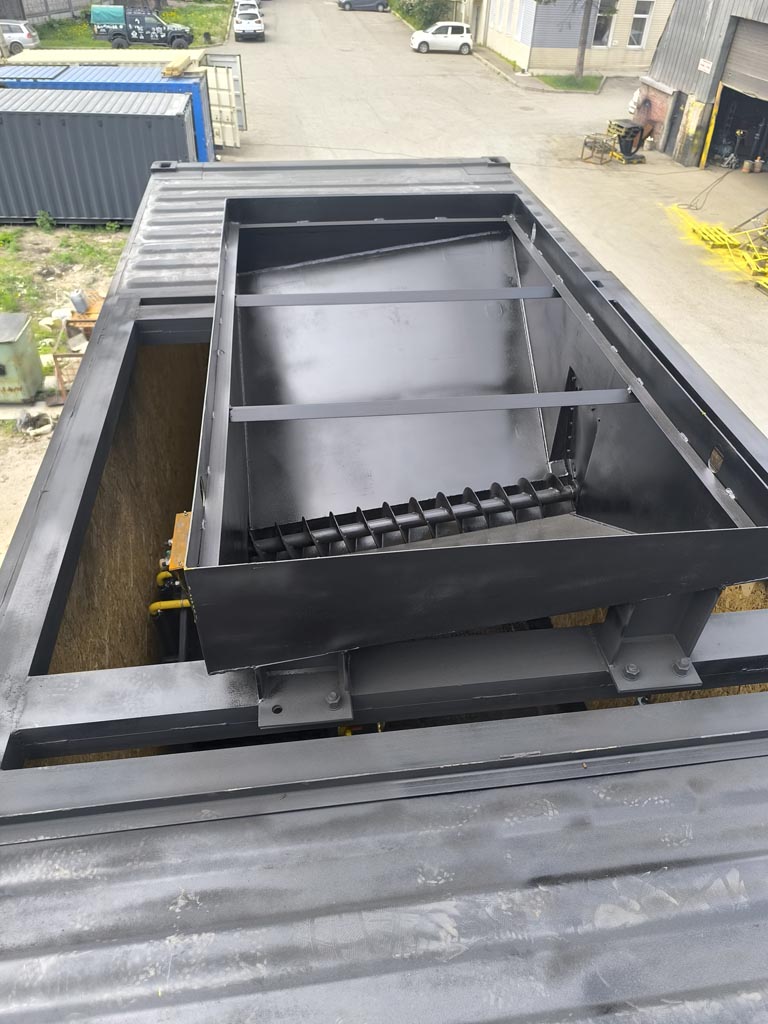

| Тип бункера-питателя | съемный | два бункера в комплекте | |
| Объем бункера-питателя | м3 | 0,7-1,0 | |
| Способ регулировки питания | обмыв водой | ручная регулировка | |
| Подача концентрата на линию обогащения | самотек | ||
| Расположение бункера-питателя | снаруже помещения | ||
| Наибольший размер куска поступающего с питанием | мм | 20 | регулируется заменой сита на бункере |
| Технологическая линия | |||

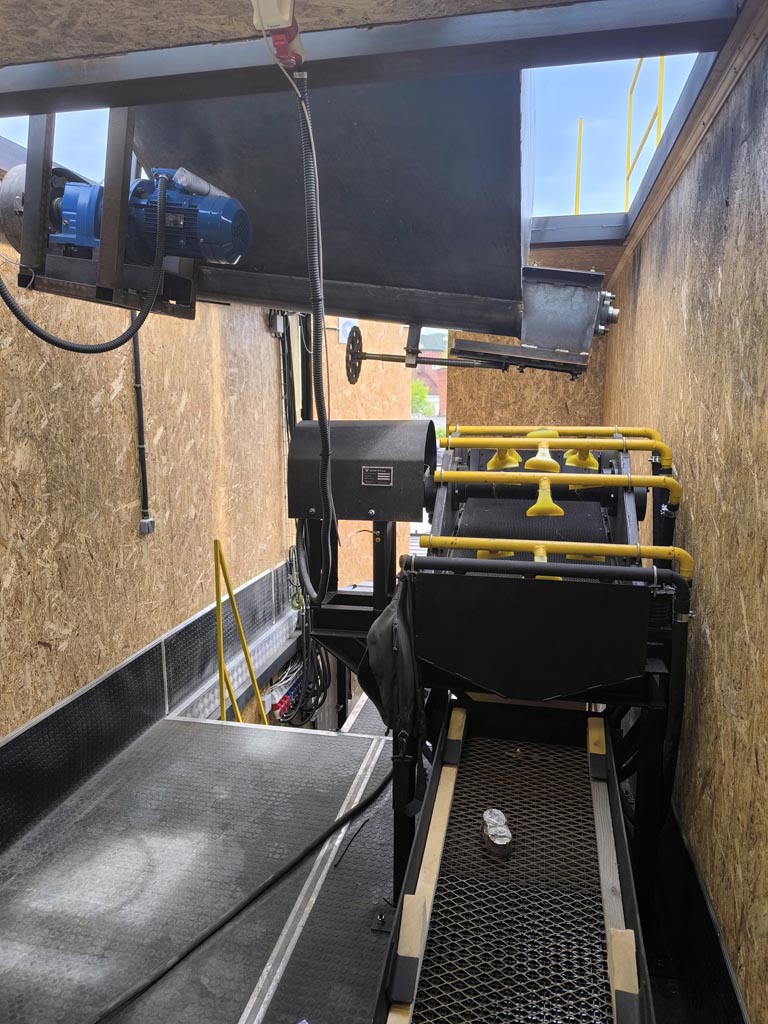

| Грохот инерционный | ГИЛ-11 | ||
| Размер сеющего става | мм | 1500х750 | |
| Мощность привода | кВт | 1,1 | |
| Сито ГИЛ-051 | мм | 3х3 | |
| Напряжение сети | В | 380 | |
| Угол наклона просеивающей поверхности | град | 8-12 | |
| Тип обогащения класса +3 мм | шлюзовой | ||
| Трафареты | ПВЛ | ||
| Подстилающий материал | ковры резиновые дражные | ||
| Шлюз | |||
| длина | мм | 1200 | |
| ширина | мм | 500 | |
| количество одновременно работающих потоков | шт | 1 | |
| ширина одного потока | мм | 500 | |
| Тип обогащения класса -3 мм | гравитационный | ||
| Концентрационный стол №1 | СКО-2 | ||
| Концентрационный стол №2 | СКО-1 | ||
| Продукты СКО | |||
| золотая головка СКО №1 | непрерывный съем | ||
| промежуточный продукт и хвосты СКО №1 | непрерывная обработка на мельнице | ||
| золотая головка СКО №2 | непрерывной съем | ||
| промежуточный продукт СКО №2 | перечистка на СКО №2 | ||
| хвосты СКО №2 | на спецсклад | ||
| Способ разделения продуктов | фиксаторы | ||
| Удаление магнитной фракции | подвесной магнитный сепаратор | ||
| Обработка концентрата шлюза | ручная | на вашгерде | |
| Обработка концентрата СКО-1 | ручная | отдув в ШОУ или дальнейшая обработка ЗПК | |

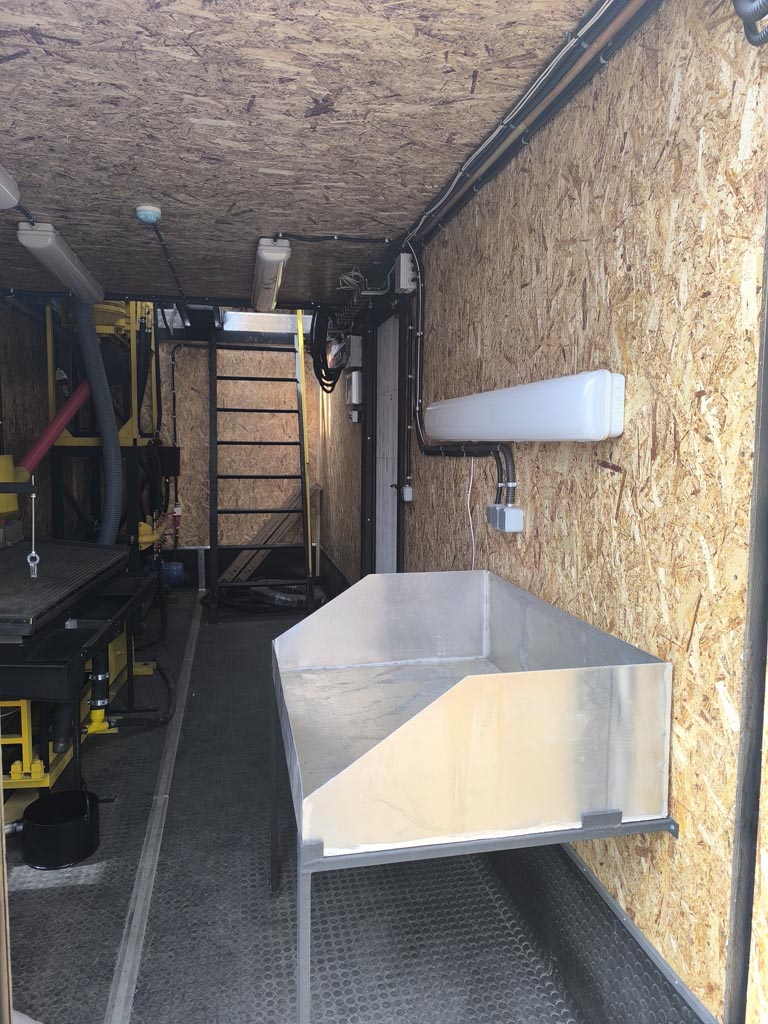

| Стол для отдува золота | шт | 1 | алюминиевый с бортами |
| Система удаления хвостов и воды из помещения | компл | 1 | |
| Способ удаления хвостов и воды из помещения | непрерывный в отстойник | ||
| Мельница непрерывного действия | МШН-200 | ||
| Мощность МШН-200 | кВт | 11 | |
| Способ управления МШН-200 | частотный преобразователь | ||
| Мелющие тела | кг | 200 | |
| Насосная установка | К45/30 | ||
| Привод | электромотор | ||
| Мощность | кВт | 7,5 | |
| Обороты мотора | об/мин | 1500 | |
| Напряжение сети | В | 380 | |
| Подача | м3/ч | 45 | |
| Напор | м.вд.ст. | 30 | |
| Всас | рукав | напорно-всасывающий | |
| Тип всаса | гибкий | ||
| Механизм подъема всаса | ручной | ||
| Фильтр всаса | шт | 1 | |
| Обратный клапан всаса | шт | 1 | |
| Способ запуска насоса | с предварительным заливом улитки | ||
| Способ залива улитки | шт | 1 | ручной |
| Затвор на подаче с насоса | шт | 1 | Р=10Атм |
| Соединение с водоводом | шт | 1 | резьбовое с переходом на пожарную гайку |
| Система электроснабжения | |||
| освещение | шт | 4 | диодные потолочные фонари |
| обогреватели | шт | 2 | электроконвекторы настенные |
| щит управления с системой защиты | шт | 2 | настенный |
| линии электропередач ЩИТ-потребитель | компл | 2 | ко всем потребителям |
| система заемления | шт | 2 | |
| Система пожарной и охранной сигнализации | компл | 2 | |

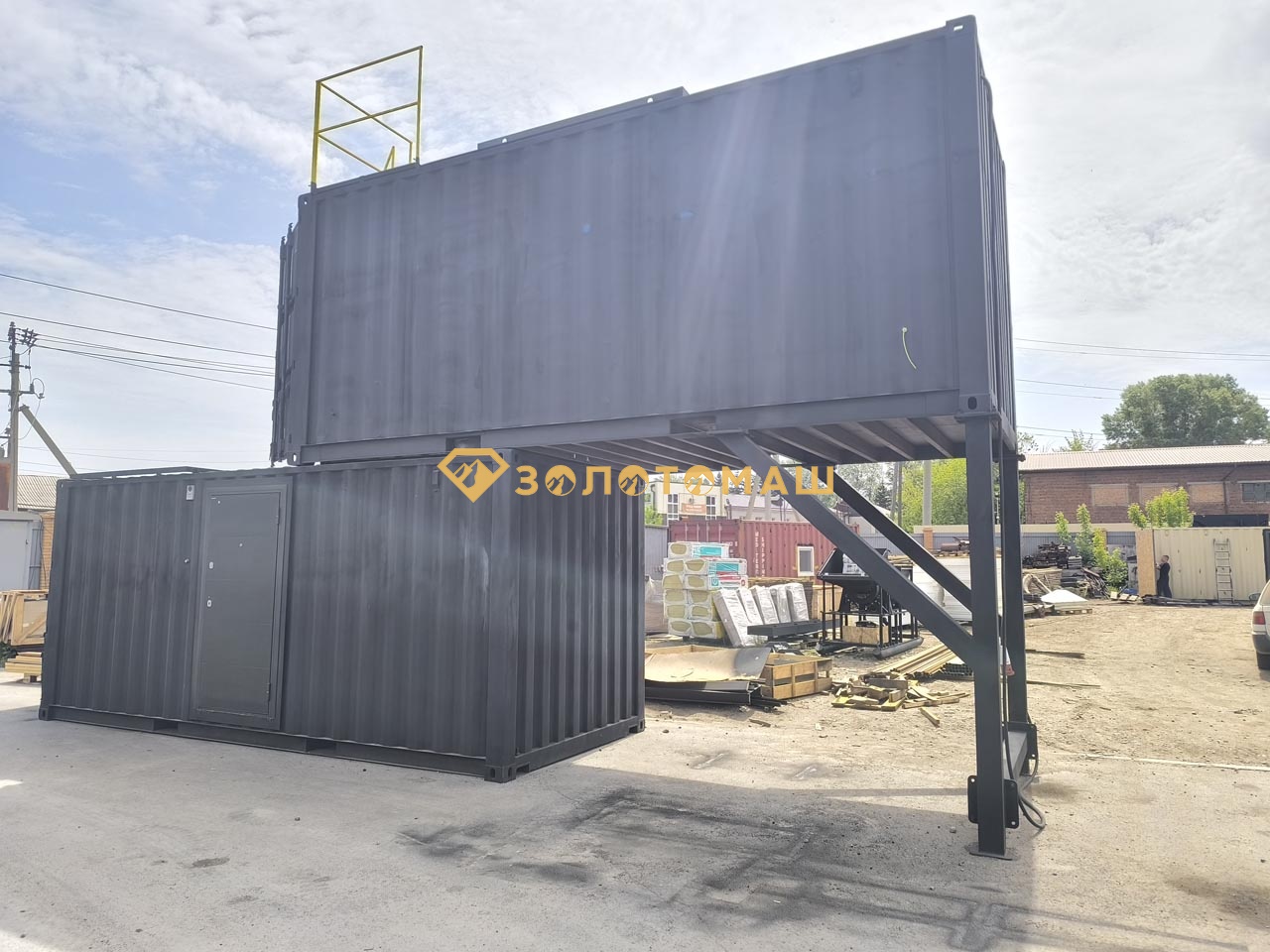

| Помещение утепленное | шт | 2 | на базе 20f контейнера |
| Окно | шт | 4 | |
| Решетка наружняя | шт | 4 | |
| Дверь металлическая | шт | 2 | |

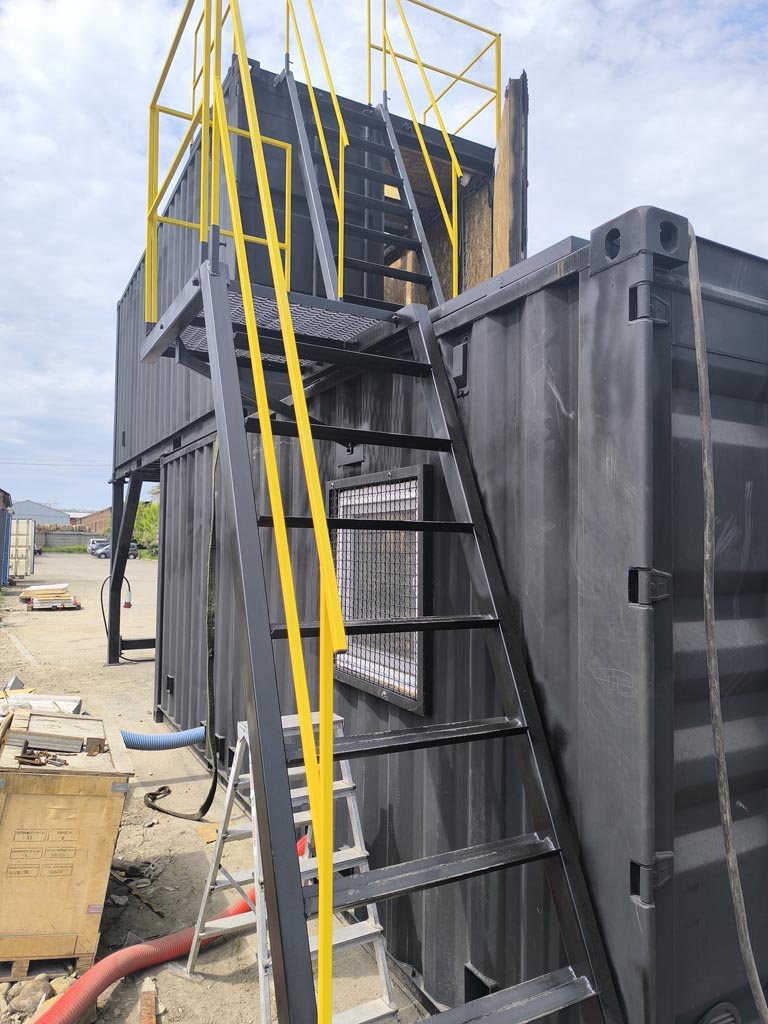

| Лестница наружняя с перилами | шт | 2 | |
| Система вентиляции | компл | 2 | |
| Комплект крепежа для сборки | шт | 2 | |
| Комплект хомутов и запорной арматуры | шт | 2 | |
| Общая масса | т | 18,0 | |
| Габариты собранного ШОУ-2 | |||
| высота | м | 5,5 | |
| ширина | м | 8,5 | |
| длина | м | 7,0 | |
| Паспорт на ШОУ-2 | шт | 1 | |
| Руководство по эксплуатации и монтажу | шт | 1 | |
| Гарантия завода-изготовителя | год | 1 |
